Das DEM – Ein Lichtbalken ersetzt den trägen Zeiger!

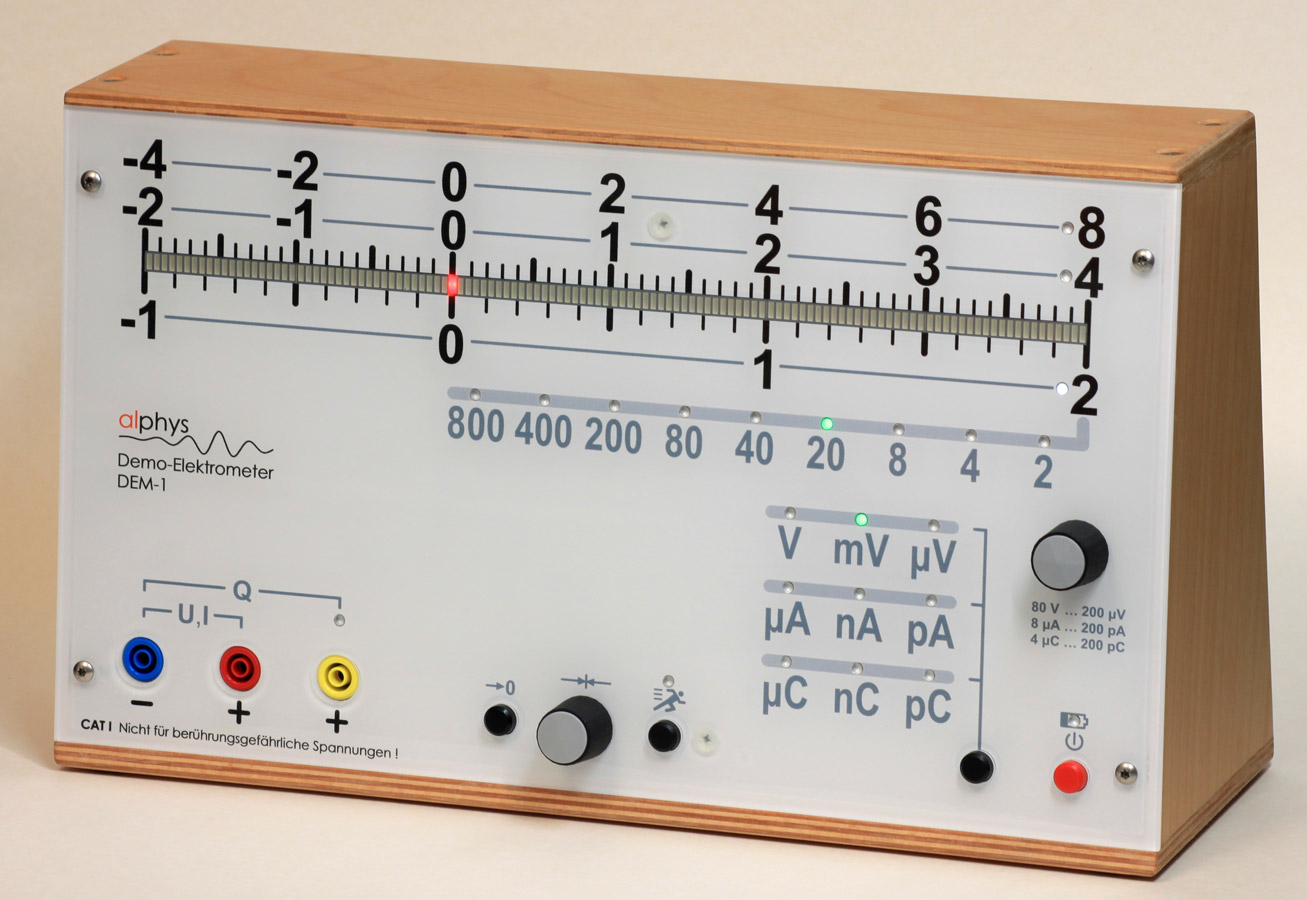

Beim Demo-Elektrometer dient ein von Leuchtdioden ge­bildeter Lichtbalken zur Darstellung elektrischer Span­nungen, kleiner Stromstärken und elektrischer Ladungen. Dies bietet im Vergleich zu Zeigerinstrumenten den wesent­lichen Vorteil, dass der Anzeigewert dem Messsignal prak­tisch verzögerungslos folgen kann. So lassen sich auch veränderliche Größen wie z.B. Induktionsspannungen sicht­bar machen. Durch die große Anzahl an Leuchtdioden in der Reihe wird der Messwert annähernd analog dargestellt. Da der Skalennullpunkt bei einem Drittel der Skalenlänge liegt, können auch Signale mit wechselnden Vorzeichen problem­los wiedergegeben werden.

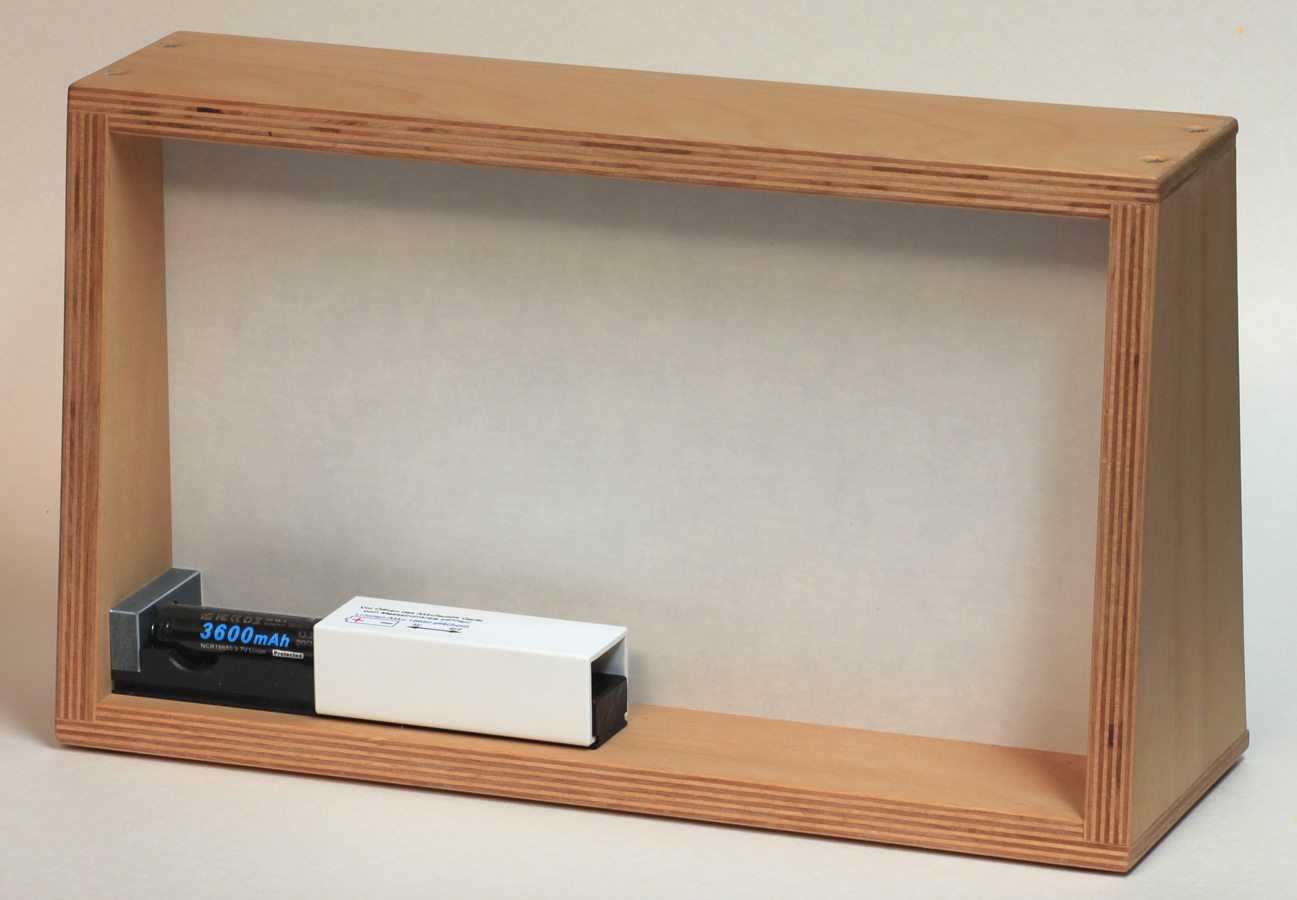

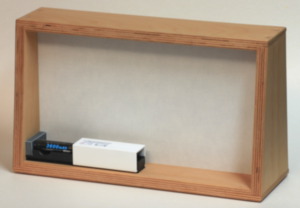

Das DEM ist nicht für berührungsgefährliche Span­nungen ausgelegt und besitzt Messbereiche mit großer Empfindlichkeit, ähnlich wie schulübliche Messver­stär­ker. Ein abschaltbares Tiefpassfilter unterdrückt Störungen (z.B. durch die Netzwechselspannung) sehr effizient. Durch die Akku-Stromversorgung ist kein Netzkabel erfor­der­lich und die Messungen können potenzialfrei durch­ge­führt werden. Der Lithium-Ionen-Akku ist auf der Gerä­te­rückseite leicht zugänglich untergebracht (siehe Foto).

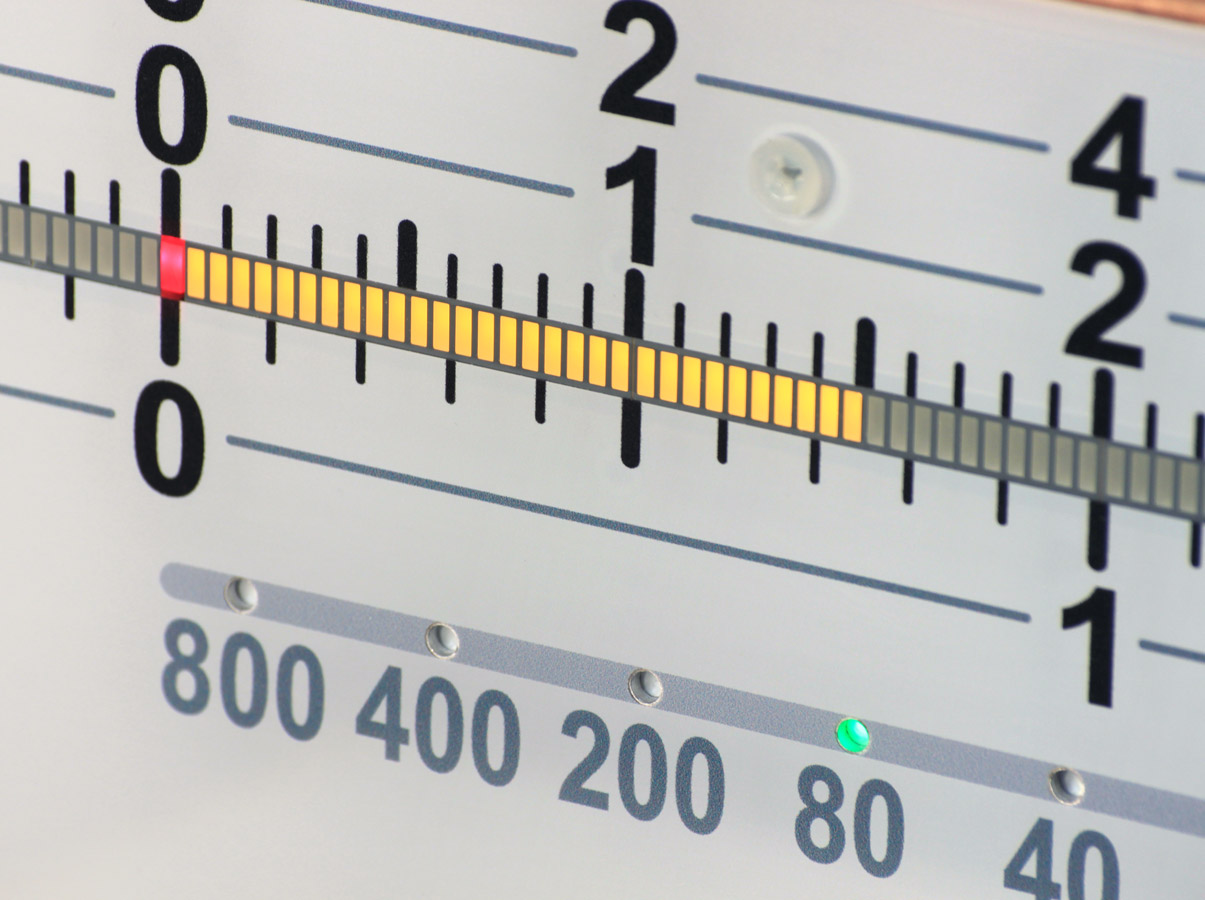

• 121 Leuchtdioden bilden eine rund 31 cm lange Reihe
• 18 Spannungsmessbereiche (80 V ... 200 μV)
• 15 Strommessbereiche (8 μA ... 200 pA)
• 14 Ladungsmessbereiche (4 μC ... 200 pC)
• 3 Messbereiche je Dekade in 8-4-2-Teilung, durchgängig umschaltbar mit einem Drehknopf
• Ablesegenauigkeit ähnlich wie bei einem Zeigerinstrument (aber ohne Parallaxenfehler!)
• stabiles und kompaktes Holzrahmengehäuse mit integriertem Tragegriff
• CE-zertifiziert gemäß EMV-Richtlinie
• Abmessungen: 362 x 215 x 140 mm³ (BxHxT), ca. 3,0 kg
• Akkulaufzeit rund 20 Stunden bei mittlerer Auslastung der LED-Anzeige

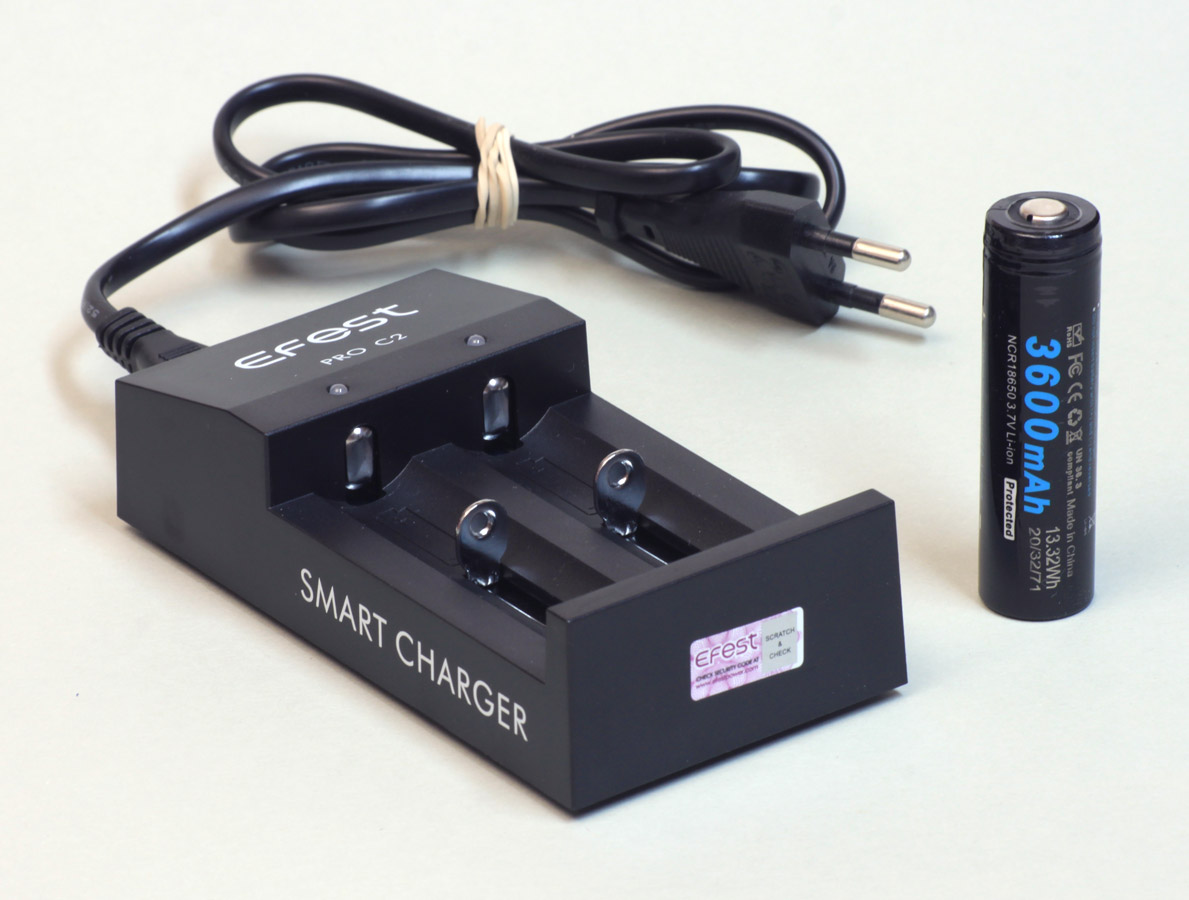

• Li-Ionen-Akku (Typ 18650, protected) 3,7V/3,5 Ah im Lieferumfang enthalten (Abbildungen ähnlich)

Weitere Informationen zum DEM (Bedienung, Sicherheit, Technik) finden Sie hier.

Empfohlen als Erstgerät:

Empfohlen als Zweitgerät:

Dazu passt:

Zubehör:

Filmbeispiele:

• Leiterschaukel
• Induktionsspule
• Leiterschleife
• Feldspule
• Kondensator laden
