Das LED-Spektrometer: Lichtwellenlängen schülergerecht messen

Bei diesem Spektrometer wird die hohe Intensität und die kleine Leuchtfläche moderner 3mm-LEDs genutzt, um ohne Spalt ein Spektrum abzubilden, das bei leicht reduziertem Raumlicht gut erkennbar ist. Die Komponenten des Spektrometers werden mit Hilfe einer auf dem Tisch liegenden 12mm-Stativstange ausgerichtet (mind. 80 cm lang, nicht im Lieferumfang), so dass keine optische Bank erforderlich ist. Die Auflösung beträgt rund 5 nm. Fünf passende LEDs werden mitgeliefert. Durch den modularen Aufbau ist das Spektrometer auch mit Laserlicht (Laser nicht im Lieferumfang) verwendbar, z.B. zur Messung der Laserwellenlänge oder zur Bestimmung des Spaltmittenabstandes eines Gitters.

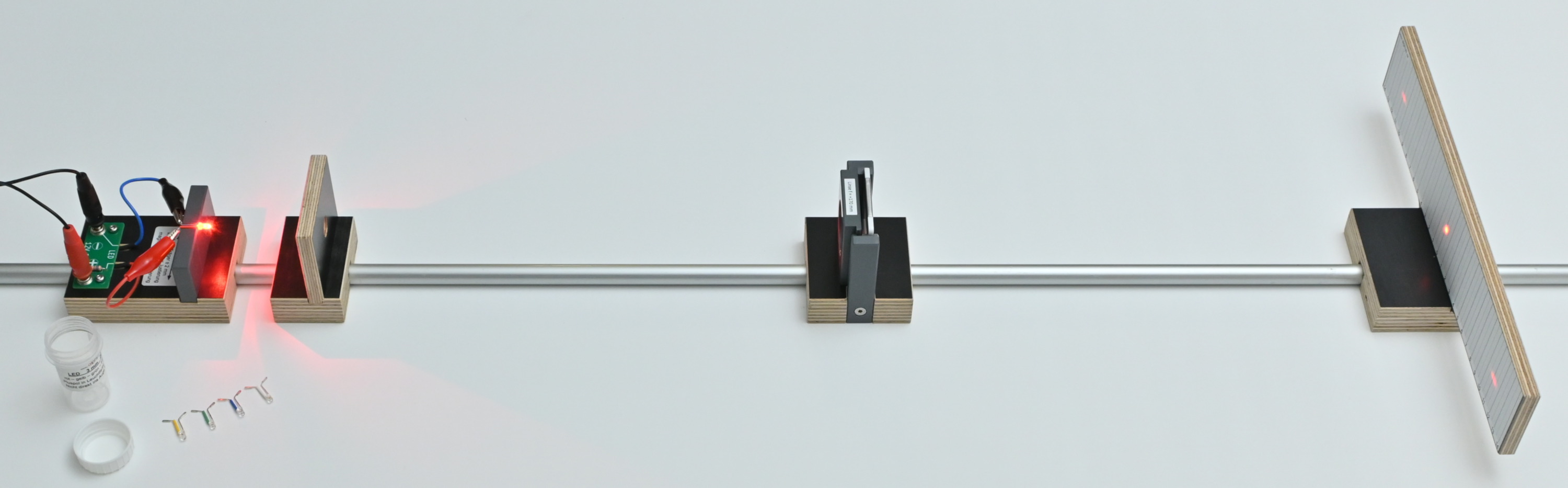

Folgende Komponenten bilden das Spektrometer (siehe Fotos):

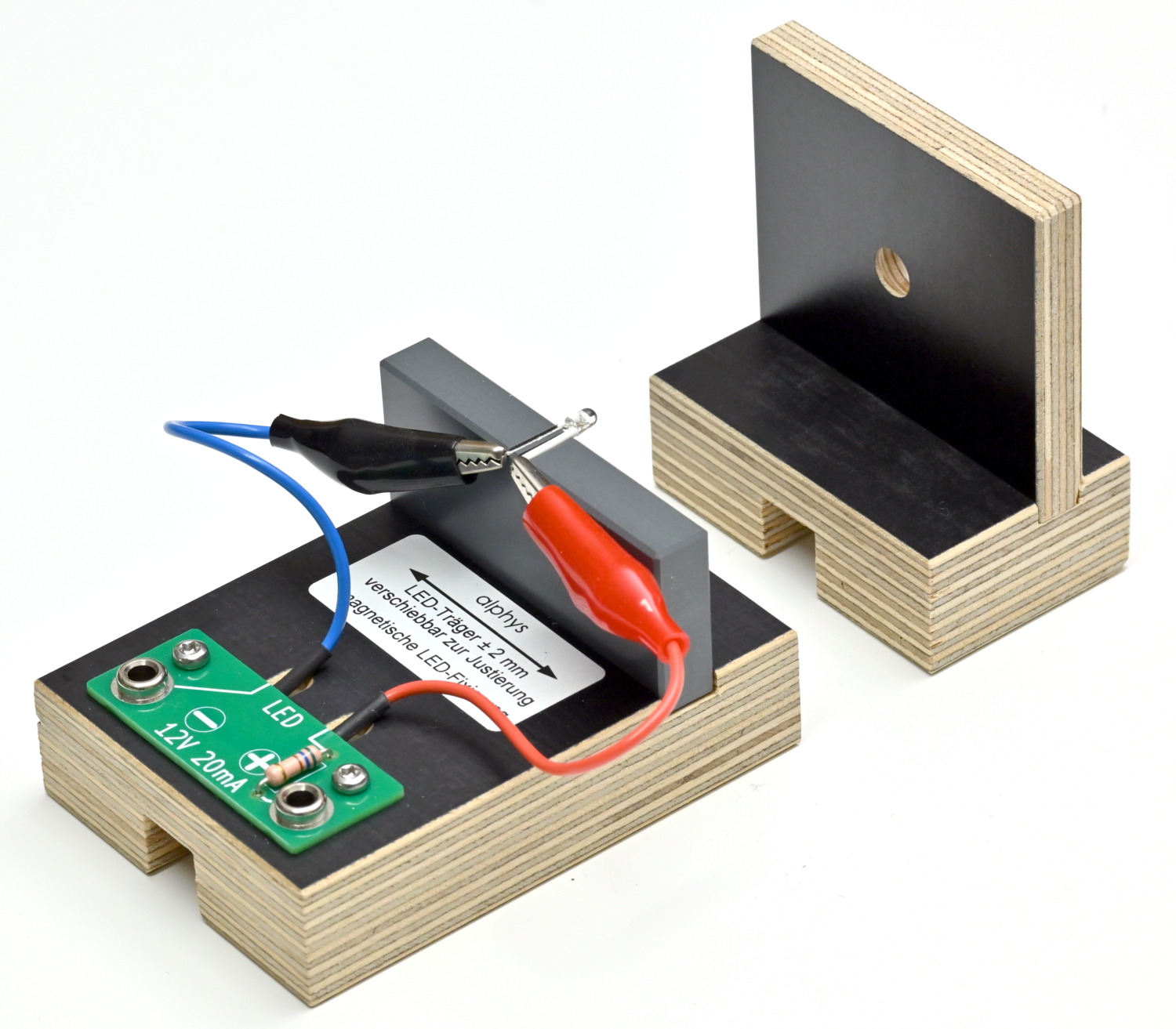

Auf dem LED-Träger werden die LED-Beinchen magnetisch fixiert. Der Kunststoffblock ist seitlich etwas verschiebbar zur genauen Justierung. Zwei 4mm-Buchsen dienen dem Anschluss an 12 V DC. Ein Vorwiderstand 560 Ohm ist fest eingebaut. Mit Krokodilklemmen wird die Verbindung zur LED hergestellt.
Die Blende mit Bohrung verhindert eine seitliche Beleuchtung des Schirms durch die LED.

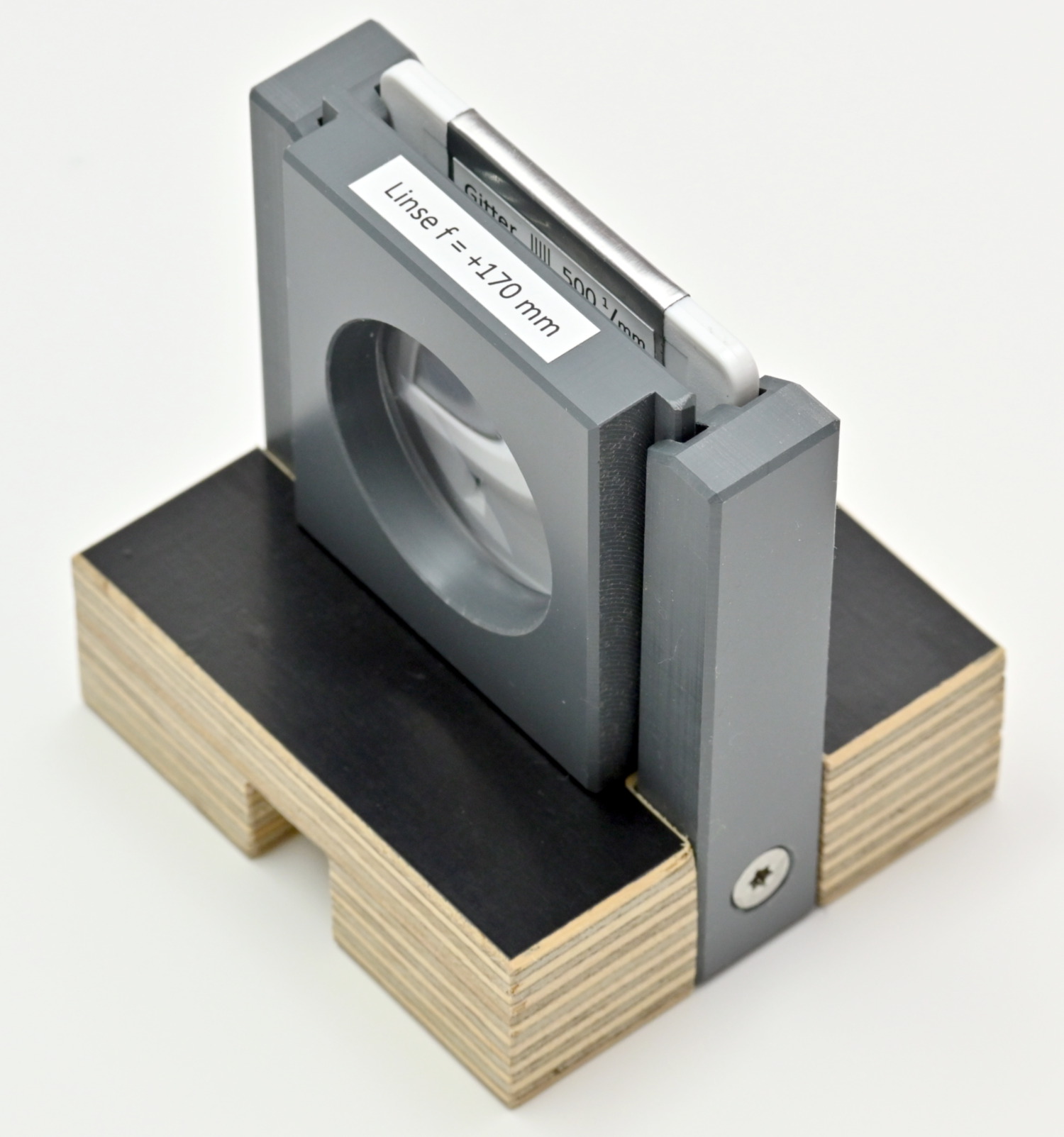

Der Rahmenhalter nimmt die Linse (f = 170mm) und das Gitter (500 1/mm) auf, beides ist im Lieferumfang enthalten und jeweils entnehmbar.

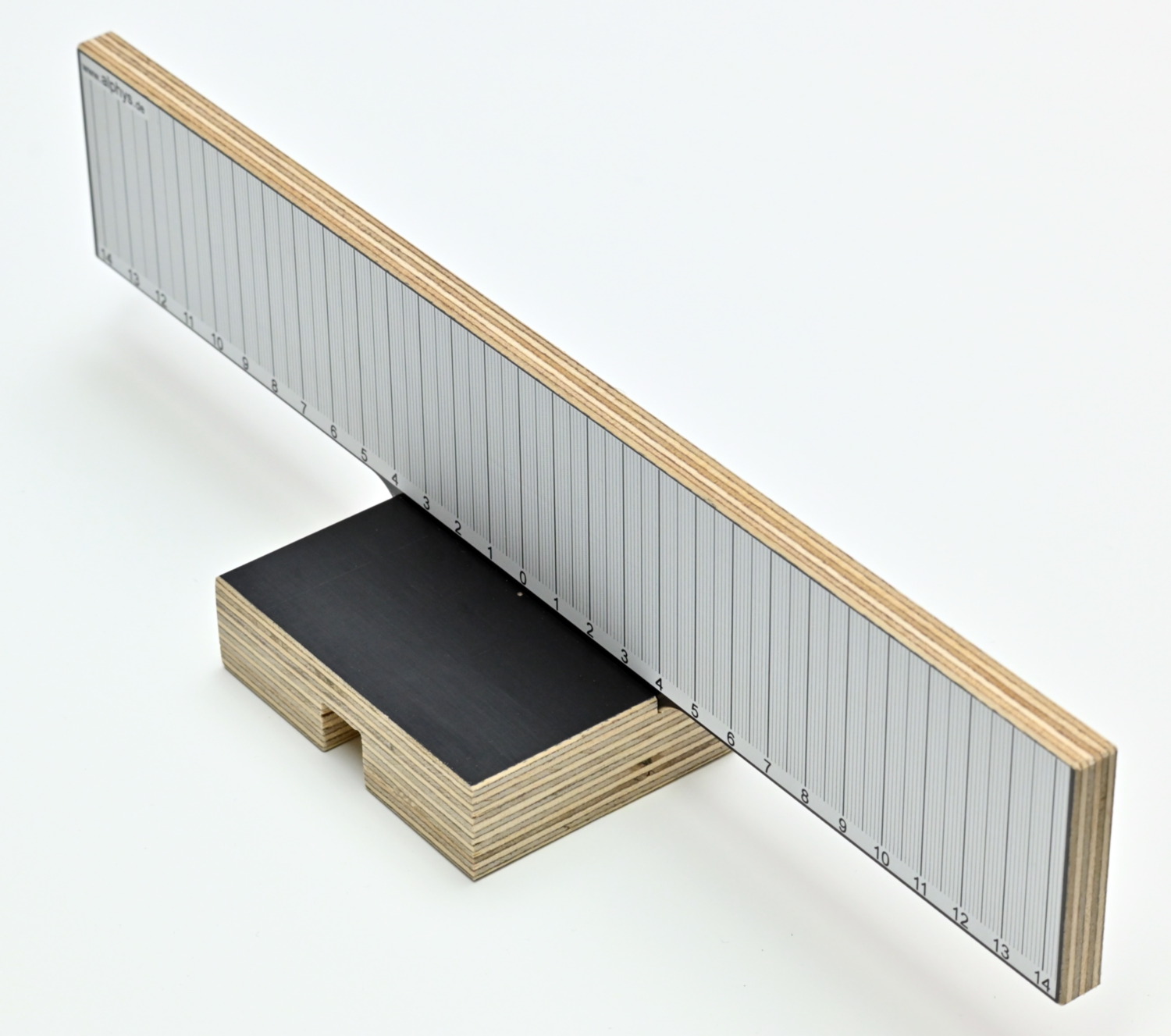

Der Schirm mit mm-Skalierung ist rund 29 cm breit und 5 cm hoch.

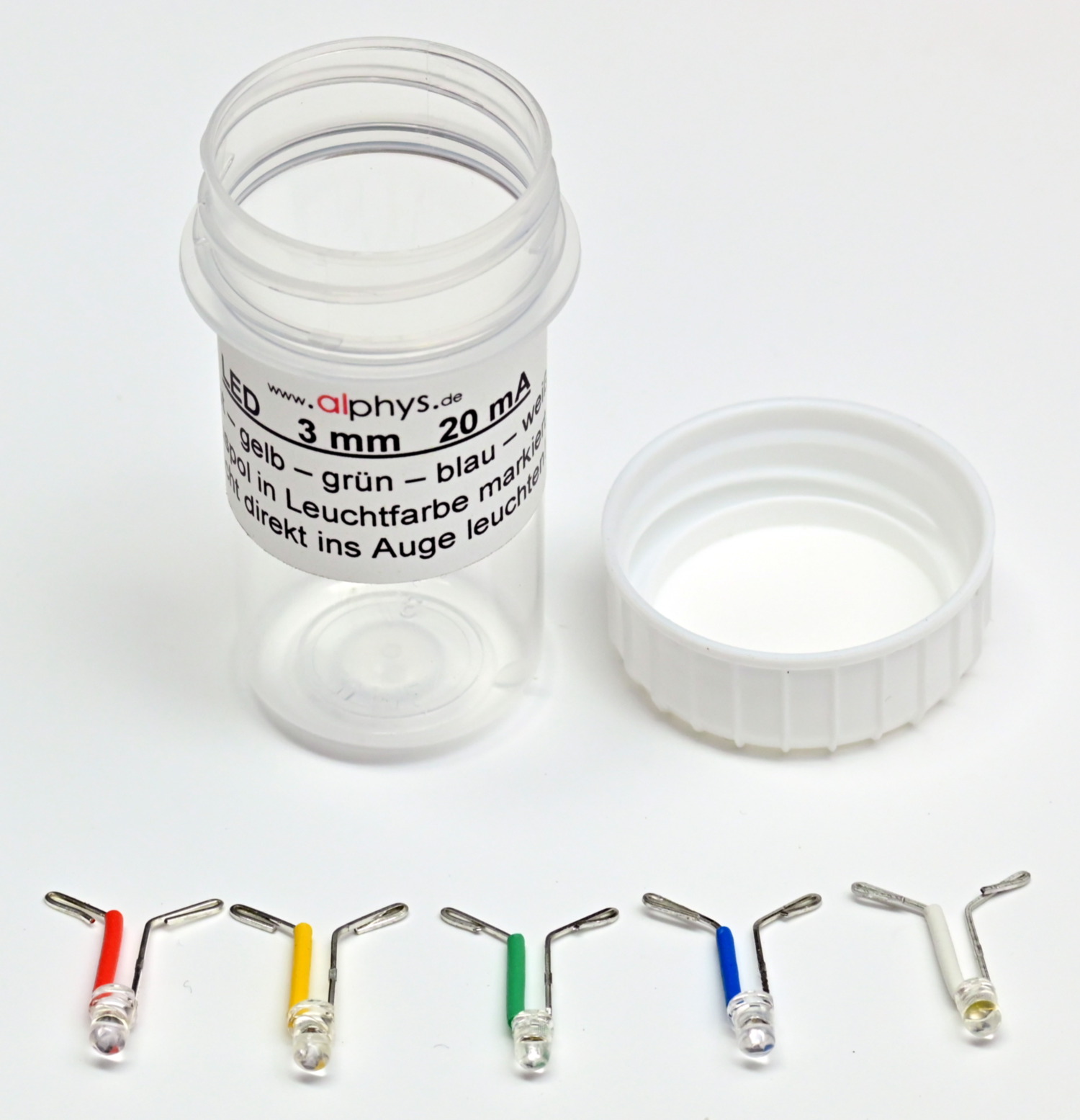

Fünf LEDs (rot, gelb, grün, blau, weiß) werden mitgeliefert, der Pluspol ist jeweils in LED-Farbe markiert.
Auch andere Gitter (in üblichen "Diarahmen") und andere LEDs (20 mA, mit 2,5 mm Beinchenabstand) können eingesetzt werden.

Weitere Informationen (Bedienung, Sicherheit, Technik) finden Sie hier.

Geeignet für Schülerexperimente zum Thema ...

Bestimmung der Lichtwellenlänge bei verschiedenen LEDs
Wellenlängenbestimmung von Laserlicht
Bestimmung des Spaltmittenabstandes verschiedener Gitter
