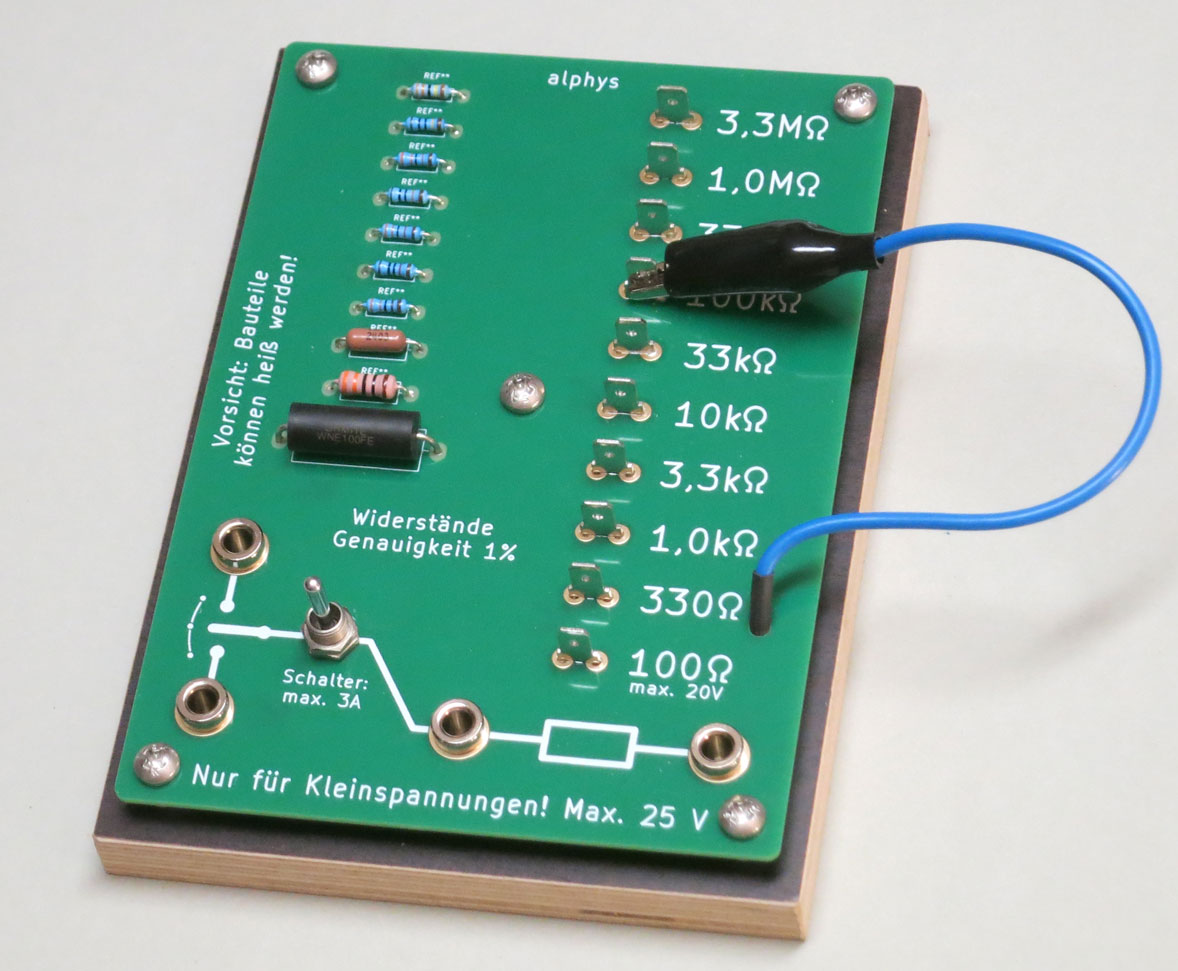

Das R-Panel enthält 10 elektrische Widerstände. Mit Hilfe einer Krokodilklemme wird der passende Wert ausgewählt. Zur Vereinfachung vieler Schaltungsaufbauten ist ein zusätzlicher Umschalter eingebaut.
- 10 Widerstände 100 Ω bis 3,3 MΩ, jeweils 2 Werte pro Dekade
- Genauigkeit jeweils 1 %
- Die Bauteile mit den niedrigen Widerstandwerten sind für höhere thermische Belastungen ausgelegt, so dass angelegte Spannungen bis 25 V (bei 100 Ω: 20 V) keinen Schaden anrichten. Vorsicht: Die betreffenden Bauteile können sehr heiß werden.
- Der Umschalter besitzt eine neutrale Mittelstellung, so dass sich z.B. mit einem Kondensator die Zustände Aufladen / Ladung halten / Entladen realisieren lassen.
- Der Umschalter ist auch „alleine“ verwendbar; maximaler Schaltstrom 3 A
- Grundplatte: ca. 108 mm x 148 mm
In der Bedienungsanleitung finde Sie weitere Informationen.
Geeignet für Schülerexperimente zum Thema ...
- Laden und Entladen eines Kondensators: Handout hierzu
- gedämpfte elektrische Schwingungen
- Hochpass / Tiefpass / Bandpass
|
