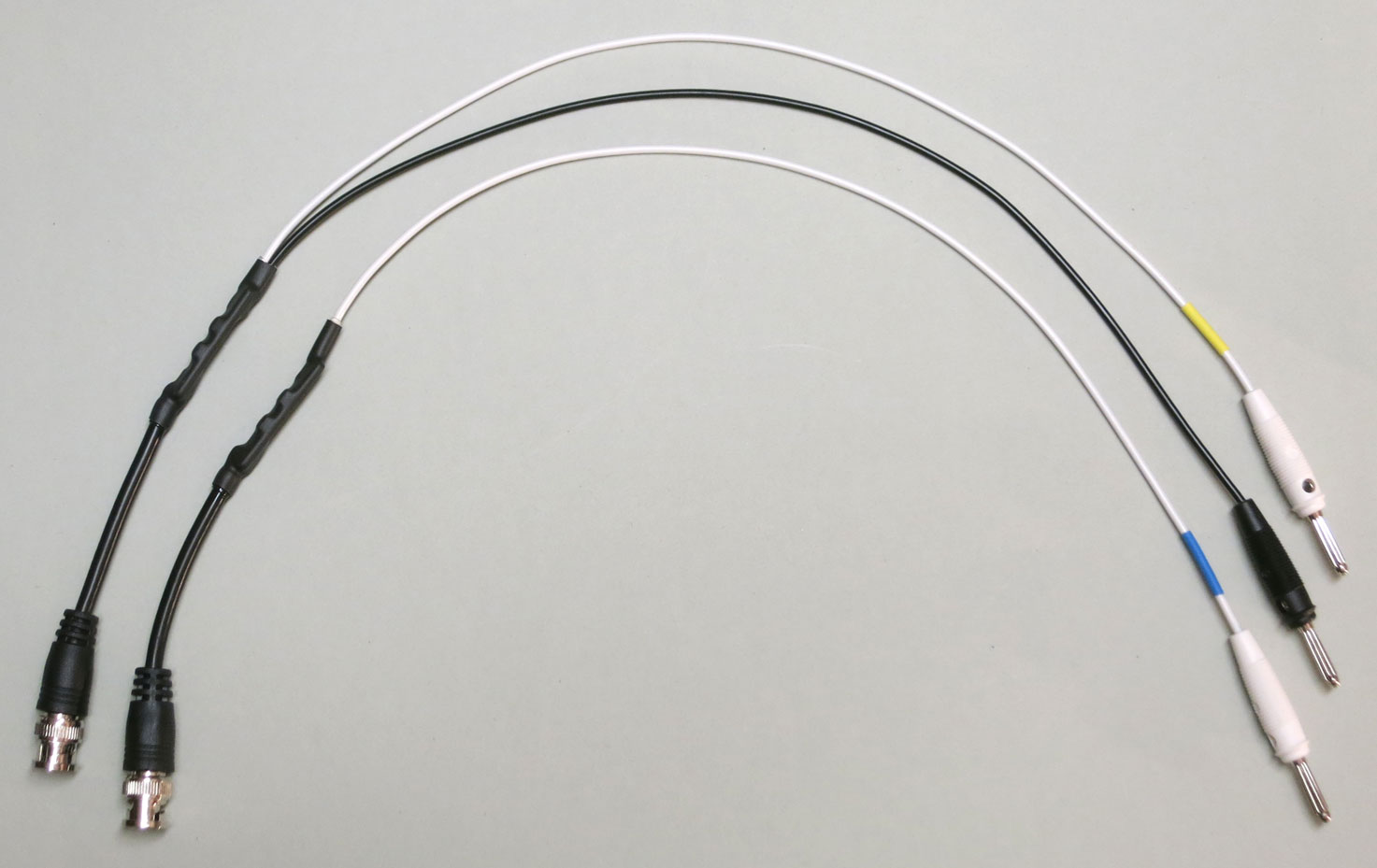

Das Adapterset ermöglicht den Anschluss eines (Digital-)Oszilloskops mit BNC-Eingängen an Schaltungen mit 4mm-Buchsen. Der integrierte Überspannungsschutz verhindert zuverlässig, dass die Eingangsstufe des Oszilloskops durch Spannungsimpulse beschädigt wird, wie sie z.B. bei Ausschaltvorgängen an Induktivitäten auftreten.
- für Kanal 1: BNC-Adapter mit Signal- und Masseanschluss; für Kanal 2: nur Signalanschluss
- Dass nur ein Masseanschluss für beide Kanäle vorhanden ist, verhindert Anschlussfehler und Kurzschlüsse.
- Die farbige Kennzeichnung der Signalanschlüsse passt zur Darstellung der Kanäle am Bildschirm üblicher Digitaloszilloskope.
- Spannungsbegrenzung bei rund ±60V, Dauerbelastung maximal ±80V, impulsfest bis in den kV-Bereich
- Der Adapter verringert die Bandbreite des Oszilloskops auf etwa 1 MHz. Dies ist für viele Experimente günstig, weil hochfrequente Störungen (z.B. von Schaltnetzteilen in der Nähe) reduziert werden.
- Gesamtlänge jeweils rund 55 cm
Weitere Informationen (Bedienung, Sicherheit, Technik) finden Sie hier.
Nicht verwenden für berührungsgefährliche elektrische Spannungen!
Die Spannungsbegrenzung schützt das Oszilloskop, nicht Personen.
Geeignet für Schülerexperimente zum Thema ...
- Laden und Entladen eines Kondensators
- Ein- und Ausschaltvorgänge bei Induktivitäten
- elektrischer Schwingkreis
- ungedämpfte elektrische Schwingungen
- kapazitiver Widerstand
- Hochpass / Tiefpass / Bandpass
- ... und für alle weiteren Experimente mit Oszilloskopen.
|
