2D-Beugungsvorrichtung

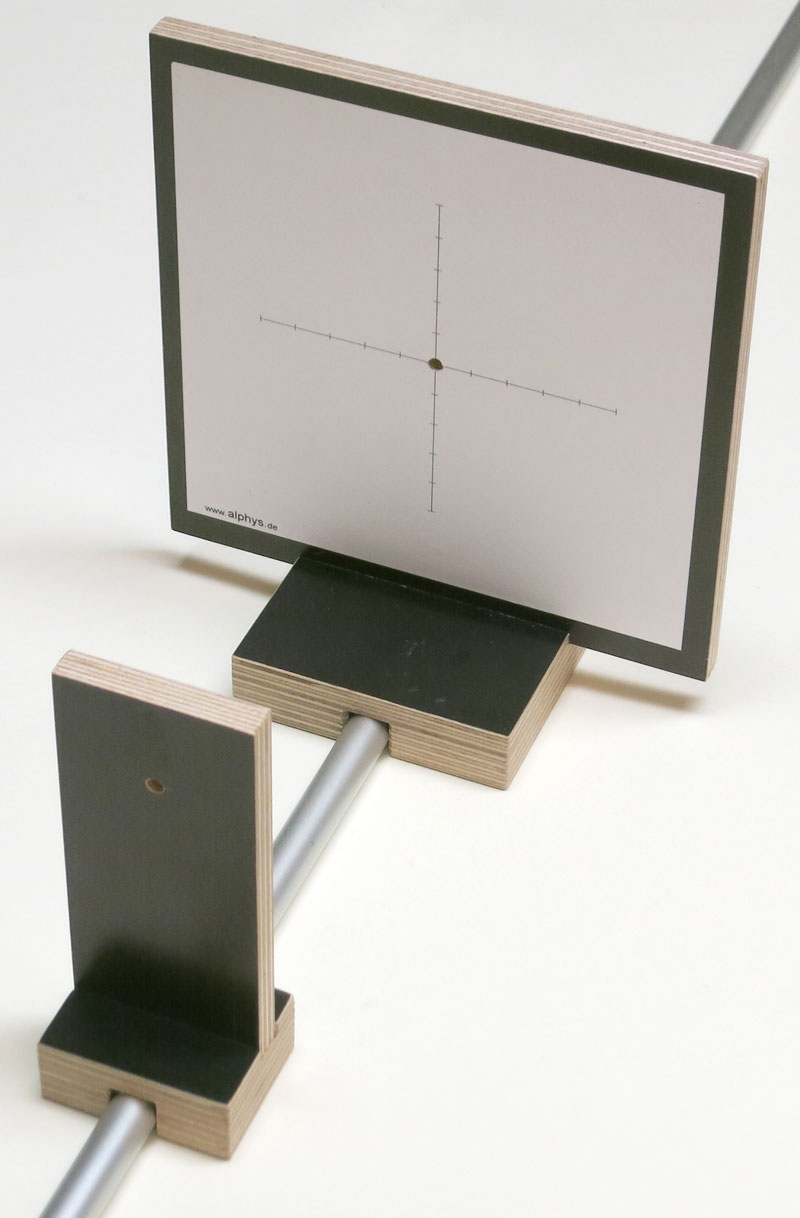

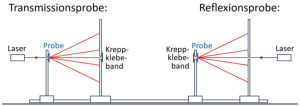

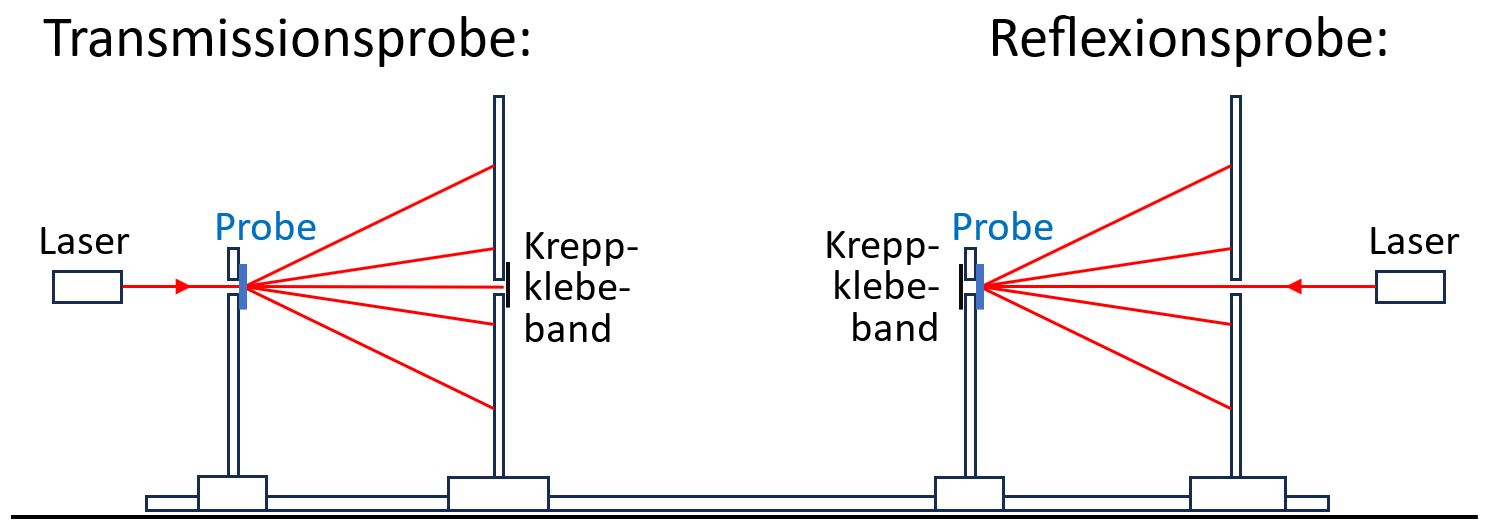

Um Beugung in Reflexion und an zweidimensionalen Objekten beobachten zu können, werden ein quadratischer Schirm und ein Probenhalter verwendet, die beide jeweils eine kleine Bohrung in Höhe der Schirmmitte enthalten. Zusätzlich sind eine 12mm-Stativstange, ein Laser(-pointer) und geeignete Proben erforderlich (nicht im Lieferumfang). Auf der Stativstange werden Schirm und Halter ausgerichtet. Transmissionsproben lassen sich durch die Bohrung im Probenhalter beleuchten. Für Beugung in Reflexion (CD, Halbleiterchip, CCD-Sensor...) wird der Laserstrahl von hinten durch die Schirmbohrung auf die Probe am Probenhalter gerichtet.

• Der quadratische Schirm (ca. 16 cm x 16 cm) enthält ein Fadenkreuz mit cm-Skala.
• Der Probenhalter ist 5 cm breit. Die Probe lässt sich z.B. mit Gummiringen oder Klebestreifen befestigen.
• Der Abstand zwischen Probe und Schirm kann je nach auftretenden Beugungswinkeln in weiten Bereichen verändert werden.
• Für die Halterung des Lasers ist übliches Stativmaterial erforderlich. Die Strahlhöhe über der Tischoberfläche beträgt ca. 10 cm

In der Bedienungsanleitung finden Sie weitere Informationen.

Geeignet für Schülerexperimente zum Thema ...

• Bestimmung von Strukturgrößen mittels Interferenz
